試驗臺功能描述
本試驗臺實現0～3000r/min（額定1500r/min）范圍內任意調速，滿足電機輸出軸加載轉矩范圍0~2000N.m(1500r/min)，3000r/min時滿足1000Nm。

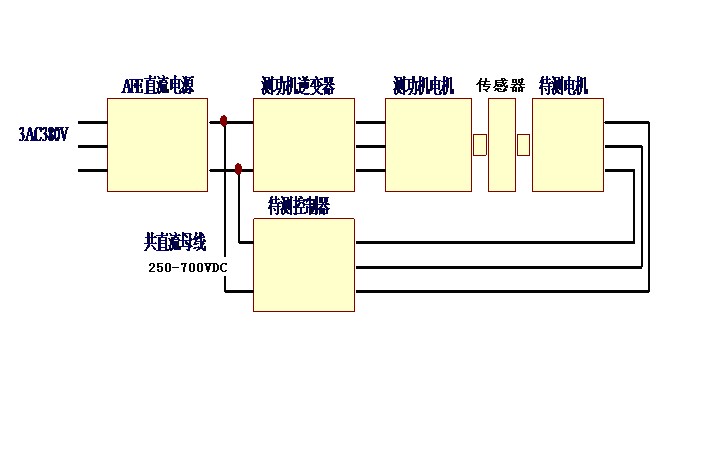

本試驗臺采用雙向可調節電源（AFE直流電源）及變頻加載技術，雙向可調節電源提供被試電機驅動器所需電能，同時負載電機所反饋的電能提供給調節電源，變頻加載能量回饋時，不對電網產生污染。能確保加載電機所吸收的電能反饋給直流電源，電能的轉換效率不小于70％。負載電機具有恒轉矩、恒轉速運轉功能，通過計算機接口及軟件，完全可以滿足加載試驗的要求。
試驗臺控制系統分為手動控制與自動控制兩種運行方式，且能方便自由的切換。試驗臺能夠實行程序加載，在限定的范圍內任意設定電機的轉速、轉矩、工況運行時間、自動記錄時間等參數，按照設定的試驗程序自動地完成試驗全過程，并且對試驗數據、圖形進行實時監測與記錄及多種安全監控報警等。程控自動關閉試驗設備時，除了工控機，斷開試驗設備其他所有電源。
試驗臺具有完善的內部狀態顯示，使系統運行狀態透明化；也具有完善的故障自診斷能力，自動檢測故障點，幫助維修人員及時準確的查找故障點。
試驗臺應具有連鎖報警及連鎖停機的功能，報警正確率要達99.9%以上。
臺架整體參數
具體參數如下:
1、 直流電源：為雙向直流電源（與加載變頻共母線），電壓可調節范圍250-700VDC，輸出電壓通過觸摸屏簡單快速設置，方便操作。
2、 電機選用380V315kW交流變頻電機, 0~1500r/min 范圍內轉矩0~2000N.m連續可調，1500~3000r/min范圍內轉矩0~1000N.m連續可調
3、 用交流變頻回饋加載，加載能量通過交流負載電機回饋AFE直流電源，因為機械損耗的緣故，不夠的電由電網供給。驅動與加載電機同時工作時，保證加載電機所吸收的電能反饋給驅動電機，并保證電能的轉換效率不小于70％。
4、轉矩傳感器用ZJ-2000N.m，儀表采用TR轉矩轉速測量儀，顯示電機輸出轉矩、轉速、功率，并通過TCP/IP與計算機通訊。
5、強電柜內安裝變頻器，快速熔斷器、接觸器、開關等。通過數字接口與計算機通訊，可以手動控制輸入轉速和加載轉矩，也可以計算機程序控制。
